这些电线电缆小常识无论作为一个电力电缆人，还是其他行业的人员，都应该点进来看看，因为可以对你以后生活中买电线有帮助。

一.电线电缆中BV、BLV等符号含义

这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）

L就是铝芯的代码

T就是铜芯的代码（一般省略不写）

R就是(软)的意思，要做到软，就是增加导体根数

BV铜芯聚氯乙烯绝缘电线

BLV铝芯聚氯乙烯绝缘电线

BVR铜芯聚氯乙烯绝缘软电线

以上电线结构：导体+绝缘

拿2.5mm2为例：

BV是1根直径1.78mm和7根0.68两种

BLV是1根直径1.78mm

BVR是19根直径0.41mm

RV铜芯聚氯乙烯绝缘连接软电线

它比BVR更软，还是2.5是49根0.25mm铜丝

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线

比RV多了一层塑料护套

另外：我们常用的“护套线”

BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线，在+一层白色的护套

二.什么是护套线

护套线结构示意图

护套线是指带有护套层的单芯或多芯电线，带护套的较可靠。说白了，我们常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。护套线的可分为硬护套线和软护套线两种。根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

三. BV电线电缆知识

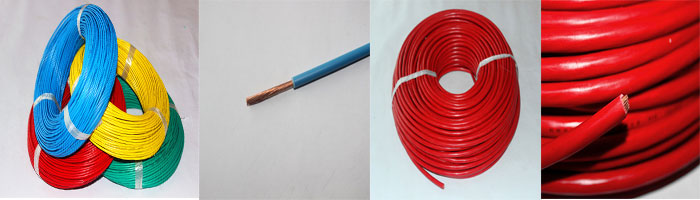

BV电缆线：是铜芯聚氯乙烯绝缘电线电缆，简称塑铜线，是电线电缆中常用的一种线，也是我们日常生活中接触多的一种线。

导体材料：无氧铜

绝缘材料：PVC

颜色：黑，黄，蓝，红、棕、白等

工作温度：60度，70度，95度

额定电压：450/750V

敷设电缆（线）时环境温度不低于零下15度。

电缆允许弯曲半径：

电缆外径（D）小于25mm者不小于4D；

电缆外径（D）为25mm者及以上应不小于6D。

成品电缆（线）及电缆线芯须经工频火花耐压试验。

电缆（线）的标志须按GB6995标准执行，标志应清晰、耐擦。

国标bv电线电缆用于交流额定电压450/750V及以下或直流电压1000V及以下的电器装置、仪表、装修、电信设备、动力照明和线路，可明敷或暗敷。

产品标准：GB5023.3-1997 JB8734-98 符合IEC CCC标准，国标bv电缆生产合格证必须印有3C认证标志。

四.ＷＤＺＲ-ＢＹＪ是什么意思

BYJ：铜芯交联聚乙烯绝缘布电线450/750V

WDZR-BYJ：铜芯阻燃无卤低烟交联聚乙烯绝缘布电线450/750V

产品用途：本产品适用于额定电压450/750V及以下建筑、电器、开关等动力装置固定布线。
